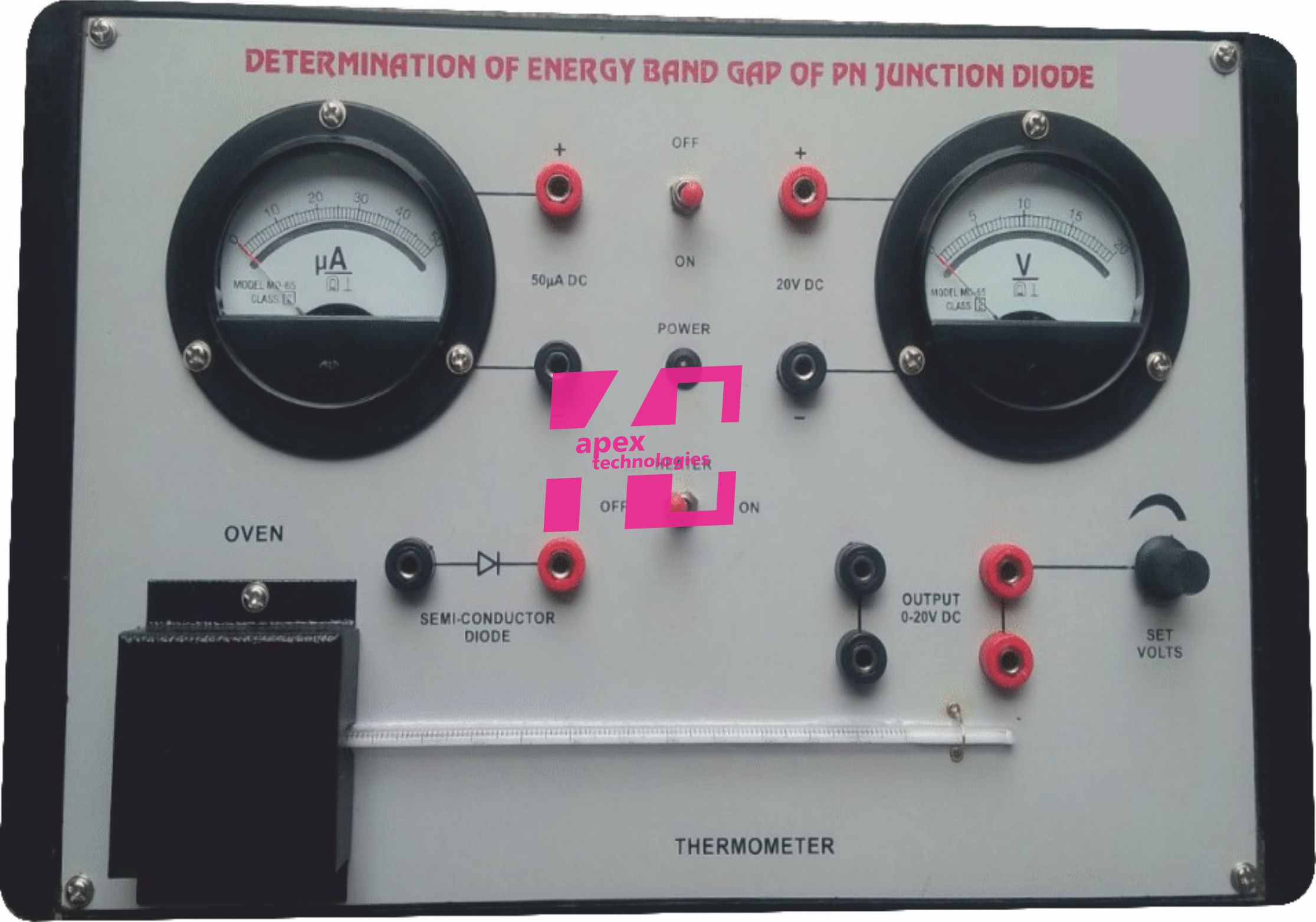

Determination of Energy Band Gap of PN Junction Diode.

Analog Moving Coil Apparatus                          Two  (20 VDC, 50μA DC)

Oven                                                                         Temperature controlled electric oven to heat up the diode.

Thermometer                                                          Mercury thermometer is mounted on front panel to measure the

Temperature of Oven.

Diode                                                                         PN Junction Diode placed inside the Oven & connection brought

out at the sockets.

Sockets                                                                      4 mm Banana Type

Panel                                                                          ISI marked fine Quality Bakelite Panel

Box                                                                             Light weight shock proof Plastic Cabinet

Cabinet size (mm)                                                   330 x 205 x 85

Power requirement                                                 220V AC  ±10%, 50Hz

Standard Accessories                                               Patch Chords & Instruction Manuals



Energy Band GAP Apparatus has been designed to plot characteristics between reverse saturation current &

Voltage to Find out the Approximate value of Energy Band Gap in PN Junction Diode.
